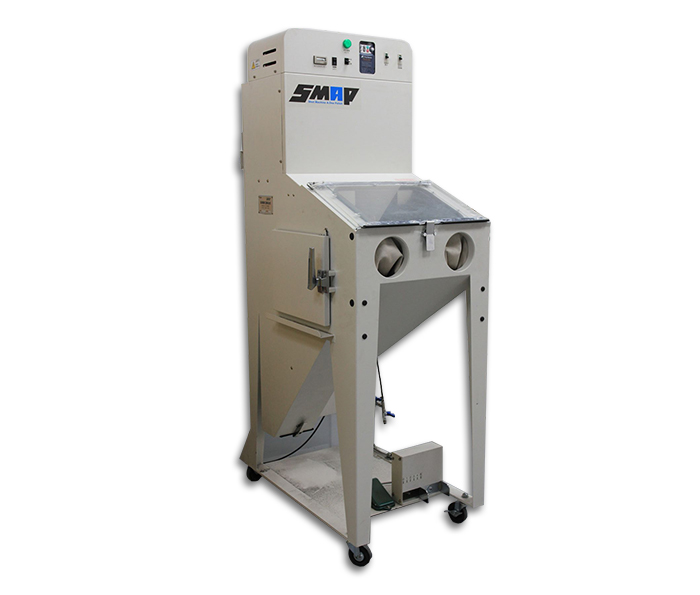

鏡面噴射拋光機

型號：SMAP-Ⅱ

類別：鏡面化處理設備

173-0769-3270

在線咨詢

日本原裝進口-鏡面噴射拋光機 -Shot Machine A.one Polish以高彈性特殊磨料通過離心力方式與工件滾動接觸,可控制工件不變形,面粗度或亮度提升 1~2個等級，去除量1~3um達到鏡面效果。

原理

以皮帶運輸方式，輸送磨料進入磨料噴射系統，再通過葉輪離心力甩射磨料，使磨料以滾動方式與拋光工件接觸，進而達到拋光效果。

特點

粗磨料可以在十幾秒內，針對某個區域提升工件或模具1~2個等級的表面粗糙度且不會變形，大幅度提升高端產品加工品質與效率，滿足客人需求。

使用磨料

Use abrasive

鏡面噴射拋光機用鉆石磨料

流體拋光機用碳化硅磨料

流體拋光機用鉆石磨料

旋轉拋光機用磨料

設備加工產品圖

Machining workpiece 更多案例>>

機床結構

機床主體
機床主體主要提供此設備的架構，并順利完成各種拋光動作
油壓系統
機床以油壓為動力采取液壓原理通過油壓與電氣配合完成拋光工作
磨料系統
在一定的加工范圍內，通過不同拋光介質完成拋光工作
電氣控制系統
機床運行時需要在各種指令下才能順利完成拋光工作

機床規格

型號	SMAP-Ⅱ
高度	1610 mm
寬度	525 mm
深度	850 mm
加工尺寸	W200＊D200＊T50(mm)
重量	110 KG
顏色	象牙白
輸入電源	三相電源 200V、7A
動 力	主馬達 200V/ 400W 輸送馬達 200V /25W 集塵機 100V/350W
照明	熒光燈 100V/22W×2
氣	接口 1/8 使用量 100L/MIN(0.6MPA)
安全機能	變壓器功能保護 電壓不足保護 電壓過載保護 電流過載保護 瞬間停電保護 過負荷切斷自己診斷裝置

磨料規格

磨料型號	橡膠大小mm	顆粒直徑um	加工目的
SP-30D	0.4~0.6	4~5	粗磨
SP-F100D	0.3~0.5	0~1	鏡面拋光
SP-F300D	0.3~0.5	0~0.5	超鏡面拋光

機床功能

● 數控恒速系統

● 磨料移動方向指示

● 自動拋光功能（時開）

● 磨料移動速度指示

● 參數記憶功能

● 磨料防漏系統

● 光線柵欄保護

● 全油壓雙泵增壓系統

選配裝置

★ 磨料缸內置冷卻裝置

★ 磨料自動進出滑軌裝置

★ 工件自動進出滑軌裝置
